板式塔流体力学演示实验装置

来源:    作者:    发布时间:2021-3-18 10:45:30

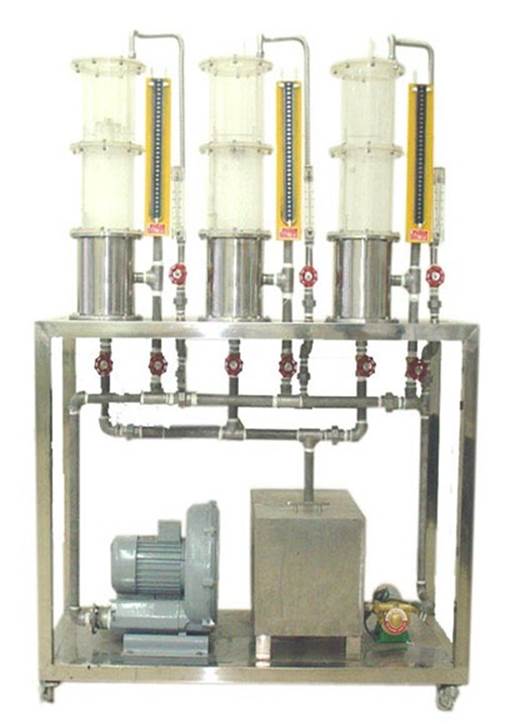

TRY-BSTM01型 板式塔流体力学演示实验装置

一、板式塔流体力学演示实验装置 实验目的:
板式塔流体力学演示实验装置 商品描述: 实验目的: 1、了解筛板塔、泡罩塔和浮阀塔的塔板结构 2、测定各塔板流体力学性能(板压降、液泛、雾沫夹带、...
1、了解筛板塔、泡罩塔和浮阀塔的塔板结构
2、测定各塔板流体力学性能(板压降、液泛、雾沫夹带、漏液量)。

TRY-BSTM01型 板式塔流体力学演示实验装置

二、板式塔流体力学演示实验装置 主要配置:
蓄水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、阀门不锈钢框架等。
三、板式塔流体力学演示实验装置 技术参数:
1、塔体:φ150×500mm,透明有机玻璃材质,便于观察塔板上流体力学现象,进行塔板的研究和开发。
2、风机:转速:2800rpm,风量:450 m3/h,风压:120mmH2O,效率:66%,功率:250w,工作电压:220V,风量可调范围:0-600 m3/h。
3、水泵:微型家用增压泵,功率:120W。
4、蓄水箱:不锈钢材质,容积约30L。
5、流量计:玻璃转子液体流量计,对塔顶进液量精确控制。
6、压差计:600mm玻璃U型压差计,对各塔板塔压降的测量。
7、框架为不锈钢,结构紧凑,外形美观,操作方便。
8、外型尺寸:1200 ×600 ×1700mm。
