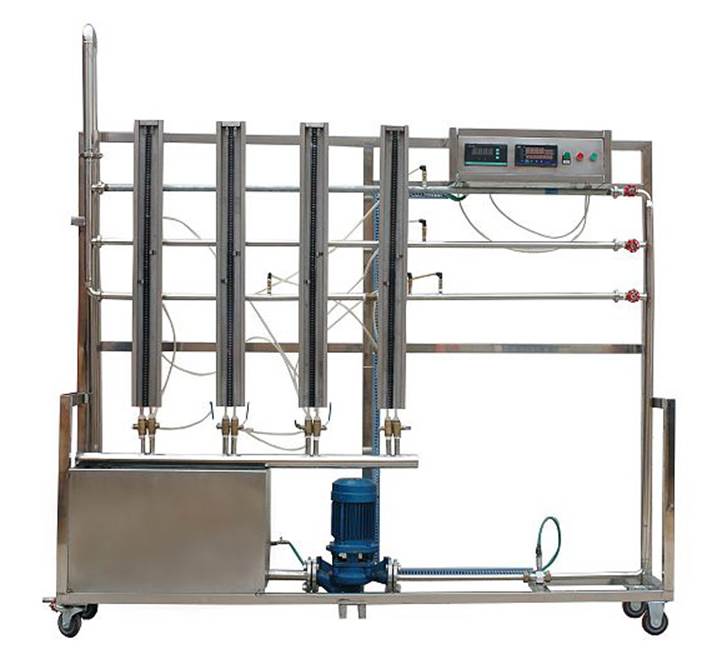

TRY-ZLLT型 流体流动阻力测定实验装置

一、流体流动阻力测定实验装置 功能：
流体流动阻力实验装置 技术指标说 明 装置特点 实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。 2、整个装置美观大方,结构设计合理,具备强烈的....
1、测定流体流经突扩、突缩和阀门时的局部阻力系数。
2、测定流体流经粗糙管及光滑管时的沿程阻力系数。
3、通过实验了解流体流动中能量损失的变化规律。
4、测定直管摩擦系数λ与雷诺数Re之间的关系。

二、流体流动阻力测定实验装置 主要配置：
蓄水箱、供水泵、流量计、光滑管、粗糙管、局部阻力管、测压头、压差板、管路、阀门、实验台架及控制屏等。
三、流体流动阻力测定实验装置 技术参数：
1、蓄水箱：不锈钢材质，容积约30L。
2、水泵：采用20SG2.5-15G型管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m。
3、流量测量：采用管道式转子流量计测量，连接方式：法兰，（或据客户要求选用涡轮流量计）。
4、光滑管：优质不锈钢光滑管，管径20mm、管长1.4m。
5、粗糙管：工业镀锌管，管径20mm、管长1.4m。
6、局部阻力管：优质不锈钢管，含突扩、突缩段及阀门段，管径25mm及40mm。
7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、尺寸：1800×500×1700mm。
