TRY-528B 立式电工 模电 数电 电气控制实验装置
 编号:N20085302623
基本信息:

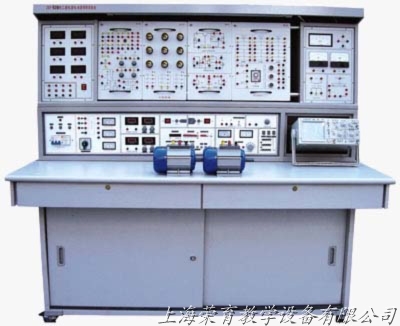

TRY-528B 立式电工、模电、数电、电气控制实验装置
一、构成:实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。
一台二座,规格:160×70×172cm。
1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
  2、实验台:由电源、信号源、安全保护装置构成。
  3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。
  4、实验模块挂箱:TRY-528B 立式电工、模电、数电、电气控制实验装置
    TRY-01  电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
    TRY-02  由常用分立元件,RC选频网络测定单元组成。
    TRY-03  三相负载
    TRY-04  继电控制一单元
    TRY-05  继电控制二单元
    TRY-06  继电控制三单元
    TRY-07  数电、模电九孔实验插板一、二单元
二、器材配备(1台2座):
    2台180W三相电动机,1只MF500万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒(元件已装在单元盒内),1套工具,2张学生凳。
三、用户自备器材:示波器(型号不限),功率表,滑线变阻器,毫伏表。
四、实验内容:
1、电工部分 能完成“TRY-528电工实验装置”全部实验内容;
2、数电、模电部分:能完成“TRY-530数电、模电实验室成套设备”的实验内容;
3、电气控制部分:能完成“TRY-28A通用电力拖动实验室成套设备”实验内容。
