DVD七合一智能视听家电多功能实验设备,DVD十一合一智能型家庭视听影院综合实验室设备
来源： 作者： 发布时间：2019-8-11 12:14:56

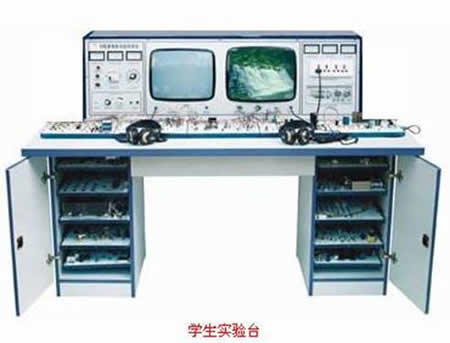

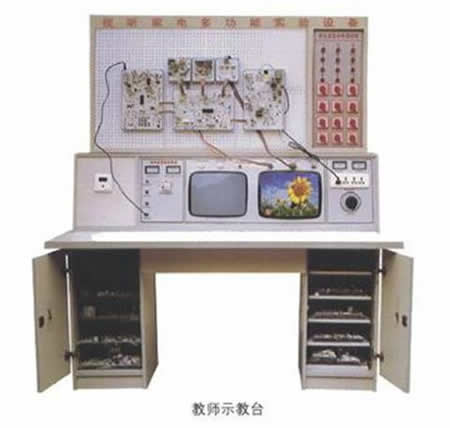

TRY-07EDVD七合一智能视听家电多功能实验设备
一、DVD七合一智能视听家电多功能实验设备概述:
TRY-07EDVD七合一智能视听家电多功能实验设备吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。
二、DVD七合一智能视听家电多功能实验设备技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。DVD七合一智能视听家电多功能实验设备
三、DVD七合一智能视听家电多功能实验设备功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
4、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
5、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
6、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
7、录音机具有录放功能，中放采用LA3220、功放采用LA4440。智能视听家电多功能实验设备
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、指针万用表1台。
7、铝塑板34cm×117cm1块。
五、（七合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、调频调幅收音机
4、录音机
5、彩色信号发生器
6、DVD机（杜比AC-3解码）
7、UPC黑白电视机
六、（七合一）全透明单元板配置
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
6、DVD机一台
7、数码卡拉OK电路单元
8、彩色电视机行输出一块电路单元
9、彩色电视机场输出一块电路单元
10、彩色电视机视放一块电路单元
11、彩色电视机高频头中放遥控电路单元
12、彩色电视机解码亮度放大电路一块单元
13、彩色电视机开关电源电路一块单元
七、东芝二片彩色电视机实验内容
一、遥控、中频放大，伴音中放电路单元实验内容20号电路单元
实验1-1无图无声实验
K28是IF输入开关，断开无信号输入中放、满屏雪花，闭合正常。
实验2－2雪花干扰图像实验
K29是中放前置放大供电电源12V开关、断开雪花干扰图像，闭合正常。
实验3－3无伴音或伴音不正常实验
K30是伴音中频信号输出开关，断开无伴音或，闭合正常。
实验4－4伴音不正常实验
K18是伴音中频信号输出开关，接通伴音对地伴音不正常，断开正常。
实验4－5无图像有声音实验
K17是视频输出开关，断开无视频信号输出，即无图像。
实验6－6遥控失灵实验
K27是遥控接收信号输入开关，断开遥控失灵。闭合正常。
实验7－6无字符实验
K12是字符振荡输出开关，断开无字符显示，闭合正常。
实验8－8无字符实验
K13是字符振荡输出开关，断开无字符显示，闭合正常。
实验9－9自动搜台不正常实验
K14是AFT电压断开自动搜台不正常，闭合正常。
实验10－10字符对比度不足实验
K15是字符B信号输出，断开字符对比度不足，闭合正常。
实验11－11U波段无图无声实验
K11是频段编码信号输出，断开频段U波段不工作，闭合正常。
实验12－12UV波段无图无声实验
K10是频段编码信号输出，断开频段U、V波段不工作，闭合正常。
实验13－13音量失控实验
K8是音量控制信号输出，断开音量失控，闭合正常。
实验14－14无亮度实验
K9是亮度控制信号输出、断开无亮度，闭合正常。
实验15－15色度失控实验
K16是色度控制信号输出、断开有彩色但色度失控，闭合正常。
实验16－16音量大无法控制实验
K1是音量开关，断开音量最大，闭合正常。
实验17－17色度失控实验
K2是色度开关色度最大，色度失控闭合正常。
实验18－18高度失控实验
K3是亮度开关，断开亮度最大，闭合正常。
实验19－19按键失控实验
K4是键扫描输出，断开所对应的按键失控，接通正常。
实验20－20按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验21－21按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验22－22按键失控实验
K7是键扫描输出，断开所对应的按键失控，接通正常。
实验23－23AGC电路实验
W1是AGC控制，AGC不对图像不清或无图像。
实验24－24字符水平位置实验
W2是字符水平位置，调动W2字符可左右移动。
实验25－25电台调谐实验
W3是电压调谐电位器，用来调谐电台信号。
二、彩色解码、Y放大帧振荡、行振荡电路单元21号
实验26－1白光栅无图像实验
K1是视频输入，断开白光栅无图像，闭合正常。
实验27－2无光栅实验
K2是行振荡信号输出，断开无光栅行不正作，闭合正常。
实验28－3无光栅实验
K3是行推动输出端，断开无光栅，闭合正常。
实验29－4水平亮线实验
K4是场振荡开关，断开水平亮线，闭合正常。
实验30－5回扫线实验
K5帧消隐开关，断开屏幕出现回扫线，闭合正常。
实验31－6UV分量实验
K7PAL/NTSC制式开关及延迟信号输入断开失去分量，闭合正常。
实验32－7U分量实验
K8是U分量输入，断开失去U分量，闭合正常。
实验33－8无彩色实验
K9是矩陈开关，断开无彩色，闭合正常。
实验34－9色度失控实验
K10是色度控制，断开色度失控，闭合正常。
实验35－10无光栅实验
K11是亮度控制端，断开无亮度即无光栅，闭合正常。
实验36－11无彩色实验
K12是APC滤波端，断开无彩色，闭合正常。
实验37－12对比度实验
R256电位器是对比度电位器，调整图像的对比度。
实验38－13亮度实验
R255是副亮度电位器，调节图像的亮度。
实验39－14行同步实验
R451是行频电位器，调节行同步。
实验40－15场同步实验
R351是帧电位器，调节场同步。
实验41－16色相位电路实验
R522是色相位电位器，调节色度信号的相位。
三、彩色光耦开关电源电路单元8号板
实验42－1无伴音实验
K1伴音16V供电开关，断开无伴音，闭合正常。
实验43－2正机不工作实验
K25V稳压供电12V开关，断开正机不工作，闭合正常。
实验44－3水平亮线实验
K3遥控开机关机信号开关，断开水平亮线，闭合正常。
实验45－4图象扭曲实验
507、400V滤波电容，焊开图象扭曲，闭合正常。
四、末级视放电路单元18号
实验46－1红色信号丢失实验
K1是R信号开关断开红色信号丢失，闭合正常。
实验47－2绿色信号丢失实验
K2是G信号开关断开绿色信号丢失，闭合正常。
实验48－3兰色信号丢实验
K3是B信号开关断开度兰色信号丢失，闭合正常。
实验49－4无绿色字符显示实验
K4是绿色字符开关，断开，无绿色字符显示，闭合正常。
实验50－5、亮平衡、暗平衡、三基色实验
电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。
五、帧输出电路单元
实验51－1场下线性压缩实验
K1断开场下线性压缩，闭合正常。
实验52－2水平亮线实验
K2断开水平亮线，闭合正常。
实验53－3场幅压缩实验
K3断开场幅压缩，闭合正常。
实验54－4对场幅实验
R302是场幅电位器，对场幅进行调整。
实验55－5场线性实验
R312是场线性调节电位器。
六、行输出电路单元
实验56－1无光栅实验
K1是行推动信号，断开无光栅行不工作，闭合工作。
实验57－2M1至M5是主要测试点。
七、黑白电视机故障的演示
一2号板电源电路单元
实验58－1图像S形扭曲实验
K1是全波整波开关，断开只是半波整流，闭合正常。
实验59－2图像扭曲实验
K2是整流滤波电容，断开图像扭曲，闭合正常。
实验60－3整机不工作实验
K3是12V电源输出，断开整机不工作，闭合正常。
实验61－4b级对地电阻实验
K4是调整管b级对地电阻，闭合断开无明显反应供分析。
实验62－5稳压电源12V实验
W1是稳压电源调整，是调节稳压电源12V的高低。
二、3号板，黑白电视机末级视级，行、场扫描电路单元。
实验63－1垂直亮线实验
行输出电路K1是行偏转输出，断开垂直亮线，闭合正常。
实验64－2无光栅实验
行输出电路K2是行推动供电、断开无光栅，闭合正常。
实验65－3光栅缩小实验
行输出电路K3是行逆程开关，断开光栅缩小，闭合正常。
实验66－4场同步实验
场输出电路单元RP402是场频电位器，可调节场同步。
实验67－5场线性实验
场输出电路单元RP404是场线性电位器，调节场面性线性。
实验68－6场幅度实验
场输出电路单元RP403是场幅电位器，可调节场幅度。
实验69－7回扫线实验
场输出电路场消隐断开，屏幕出现回扫线。
实验70－8水平亮线实验
帧输出偏转断开，水平亮线，闭合正常。
实验71－9白光栅实验
视放K1、K2断开出现白光栅，闭合正常。
实验72－10对比度失控实验
视放K4断开对比度失控，闭合正常。
实验73－11行场不同步实验
同步分离K1断开行场不同步，闭合正常。
实验74－12行不同步实验
行振荡电路K2断开行不同步，闭合正常。
实验75－13行同步实验
7L1是行电位器，可调节行同步。增长合正常
实验76－14无光有声实验
断开7R15行不工作，无光有声。增长合正常
三、UPC中放伴音，4号板电路单元
实验77－1无图、无声、有光实验
拨去高频头杆座、无图、无声、有光。
实验78－2AGC实验
R216是AGC电位器。
实验79－3图像横向干扰实验
K2断开图像横向干扰。
实验80－4无声音实验
K3断开无伴音，即无声音，闭合正常
实验81－5音量大小实验
音量电位器是调节音量大小。
实验82－6音质实验
L302是伴音鉴频中周，调节音质。
实验83－7无声实验
拨掉喇叭线，无声，插上正常。
四、TA黑白电视机中放伴音电路单元
中放电路单元
实验84－1无图、无声实验
K1高放是AGC开关断无图、无声，闭合正常。
实验85－2无图像实验
K3断开无图像，雪花正常，闭合正常。
实验86－3白光栅有回扫线实验
K4断开无视频信号输出，白光栅有回扫线，闭合正常。
实验伴音电路单元
实验88－1无声音实验
K1断开无声音，闭合正常。
实验89－2无声音实验
K4断开无声音，闭合正常。
实验90－3无声音实验
K3断开无声音，闭合正常，
实验伴音功放电路单元
实验91－1无声音实验
K1断开无声音，闭合正常。
实验92－2声音失真实验
K3断开声音失真，闭合正常。
实验93－3无声音实验
K4断开无声音，闭合正常。
实验94－4声音轻实验
K5断开声音轻，闭合正常。
八、录音机收音机电路故障演示
1、收音机电路单元
实验96－1无声实验
收音机开关断开，无收音，闭合正常。
实验97－2无声音实验
K5断开无声音，闭合正常。
实验98－3无声音实验
K55断开无声音，闭合正常。
实验99－4声音小实验
K2断开声音小，闭合正常。
2、录音机电路单元
实验100－1无声实验
拨掉LA322D，录音机无声，扞上正常。
实验101－2扬声器无声实验
大拨动开关向上是录音状态，此时扬声器无声。
实验102－3扬声器有声实验
大拨动开关向下是播放状态，此时扬声器有声。
实验103－4扬声器无声音实验
电源无12V供电，扬声器无声音。
实验104－5声音快实验
声音快慢可以调节马达的调速电位器。TRY-07FDVD十一合一智能型家庭视听影院综合实验室设备
一、DVD十一合一智能型家庭视听影院综合实验室设备概述：
TRY-07FDVD十一合一智能型家庭视听影院综合实验室设备吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。
二、DVD十一合一智能型家庭视听影院综合实验室设备技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。家用电器实验台
三、DVD十一合一智能型家庭视听影院综合实验室设备功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
4、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
5、图像中频38MH2，伴音中频6.5MH具有U高频头，V高频头所有波段。UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
6、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
7、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
8、I2C总线控制单片彩色电视机，是当今的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
9、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
10、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。电视机实验台
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm1块。
五、（10合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、调频调幅收音机
4、录音机
5、彩色信号发生器
6、DVD机一台
7、UPC黑白电视机
8、三洋单片彩电（I2C总线控制）
9、5.1声道杜比功放
10、大功率音箱
六、（10合一）全透明单元板配置
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、DVD机（杜比AC-3解码）
6、DVD电源显示接收、安键电路单元
7、数码卡拉OK电路单元
8、彩色电视机行输出一块电路单元
9、彩色电视机场输出一块电路单元
10、彩色电视机视放一块电路单元
11、彩色电视机高频头中放遥控电路单元
12、彩色电视机解码亮度放大电路一块单元
13、彩色电视机开关电源电路一块单元
14、I2C总线控制高频头.遥控.中放.解码.亮度电路一块单元
15、I2C总线控制输出电路一块单元
16、I2C总线控制视放电路一块单元
17、5.1声道功率放大器,扬声器保护电路单元
七、东芝二片彩色电视机实验内容
一、遥控、中频放大，伴音中放电路单元实验内容20号电路单元
实验1-1 无图无声实验
K28是IF输入开关，断开无信号输入中放、满屏雪花，闭合正常。
实验2－2 雪花干扰图像实验
K29是中放前置放大供电电源12V开关、断开雪花干扰图像，闭合正常。
实验3－3 无伴音或伴音不正常实验
K30是伴音中频信号输出开关，断开无伴音或，闭合正常。
实验4－4 伴音不正常实验
K18是伴音中频信号输出开关，接通伴音对地伴音不正常，断开正常。
实验4－5 无图像有声音实验
K17是视频输出开关，断开无视频信号输出，即无图像。
实验6－6 遥控失灵实验
K27是遥控接收信号输入开关，断开遥控失灵。闭合正常。
实验7－6 无字符实验
K12是字符振荡输出开关，断开无字符显示，闭合正常。
实验8－8 无字符实验
K13是字符振荡输出开关，断开无字符显示，闭合正常。
实验9－9 自动搜台不正常实验
K14是AFT电压断开自动搜台不正常，闭合正常。
实验10－10 字符对比度不足实验
K15是字符B信号输出，断开字符对比度不足，闭合正常。
实验11－11 U波段无图无声实验
K11是频段编码信号输出，断开频段U波段不工作，闭合正常。
实验12－12 UV波段无图无声实验
K10是频段编码信号输出，断开频段U、V波段不工作，闭合正常。
实验13－13 音量失控实验
K8是音量控制信号输出，断开音量失控，闭合正常。
实验14－14 无亮度实验
K9是亮度控制信号输出、断开无亮度，闭合正常。
实验15－15 色度失控实验
K16是色度控制信号输出、断开有彩色但色度失控，闭合正常。
实验16－16 音量大无法控制实验
K1是音量开关，断开音量最大，闭合正常。
实验17－17 色度失控实验
K2是色度开关色度最大，色度失控闭合正常。
实验18－18 高度失控实验
K3是亮度开关，断开亮度最大，闭合正常。
实验19－19 按键失控实验
K4是键扫描输出，断开所对应的按键失控，接通正常。
实验20－20 按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验21－21 按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验22－22 按键失控实验
K7是键扫描输出，断开所对应的按键失控，接通正常。
实验23－23 AGC电路实验
W1是AGC控制，AGC不对图像不清或无图像。
实验24－24 字符水平位置实验
W2是字符水平位置，调动W2字符可左右移动。
实验25－25 电台调谐实验
W3是电压调谐电位器，用来调谐电台信号。
二、彩色解码、Y放大帧振荡、行振荡电路单元21号
实验26－1 白光栅无图像实验
K1是视频输入，断开白光栅无图像，闭合正常。
实验27－2 无光栅实验
K2是行振荡信号输出，断开无光栅行不正作，闭合正常。
实验28－3 无光栅实验
K3是行推动输出端，断开无光栅，闭合正常。
实验29－4 水平亮线实验
K4是场振荡开关，断开水平亮线，闭合正常。
实验30－5 回扫线实验
K5帧消隐开关，断开屏幕出现回扫线，闭合正常。
实验31－6 UV分量实验
K7PAL/NTSC制式开关及延迟信号输入断开失去分量，闭合正常。
实验32－7 U分量实验
K8是U分量输入，断开失去U分量，闭合正常。
实验33－8 无彩色实验
K9是矩陈开关，断开无彩色，闭合正常。
实验34－9 色度失控实验
K10是色度控制，断开色度失控，闭合正常。
实验35－10 无光栅实验
K11是亮度控制端，断开无亮度即无光栅，闭合正常。
实验36－11 无彩色实验
K12是APC滤波端，断开无彩色，闭合正常。
实验37－12 对比度实验
R256电位器是对比度电位器，调整图像的对比度。
实验38－13 亮度实验
R255是副亮度电位器，调节图像的亮度。
实验39－14 行同步实验
R451是行频电位器，调节行同步。
实验40－15 场同步实验
R351是帧电位器，调节场同步。
实验41－16 色相位电路实验
R522是色相位电位器，调节色度信号的相位。
三、彩色光耦开关电源电路单元 8号板
实验42－1 无伴音实验
K1伴音16V供电开关，断开无伴音，闭合正常。
实验43－2 正机不工作实验
K2 5V稳压供电12V开关，断开正机不工作，闭合正常。
实验44－3 水平亮线实验
K3遥控开机关机信号开关，断开水平亮线，闭合正常。
实验45－4 图象扭曲实验
507、400V滤波电容，焊开图象扭曲，闭合正常。
四、末级视放电路单元18号
实验46－1 红色信号丢失实验
K1是R信号开关断开红色信号丢失，闭合正常。
实验47－2 绿色信号丢失实验
K2是G信号开关断开绿色信号丢失，闭合正常。
实验48－3 兰色信号丢实验
K3是B信号开关断开度兰色信号丢失，闭合正常。
实验49－4 无绿色字符显示实验
K4是绿色字符开关，断开，无绿色字符显示，闭合正常。
实验50－5、亮平衡、暗平衡、三基色实验
电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。
五、帧输出电路单元
实验51－1 场下线性压缩实验
K1断开场下线性压缩，闭合正常。
实验52－2 水平亮线实验
K2断开水平亮线，闭合正常。
实验53－3 场幅压缩实验
K3断开场幅压缩，闭合正常。
实验54－4 对场幅实验
R302是场幅电位器，对场幅进行调整。
实验55－5 场线性实验
R312是场线性调节电位器。
六、行输出电路单元
实验56－1 无光栅实验
K1是行推动信号，断开无光栅行不工作，闭合工作。
实验57－2 M1至M5是主要测试点。
七、黑白电视机故障的演示
一 2号板电源电路单元
实验58－1 图像S形扭曲实验
K1是全波整波开关，断开只是半波整流，闭合正常。
实验59－2 图像扭曲实验
K2是整流滤波电容，断开图像扭曲，闭合正常。
实验60－3 整机不工作实验
K3是12V电源输出，断开整机不工作，闭合正常。
实验61－4 b级对地电阻实验
K4是调整管b级对地电阻，闭合断开无明显反应供分析。
实验62－5 稳压电源12V实验
W1是稳压电源调整，是调节稳压电源12V的高低。
二、3号板，黑白电视机末级视级，行、场扫描电路单元。
实验63－1 垂直亮线实验
行输出电路K1是行偏转输出，断开垂直亮线，闭合正常。
实验64－2 无光栅实验
行输出电路K2是行推动供电、断开无光栅，闭合正常。
实验65－3 光栅缩小实验
行输出电路K3是行逆程开关，断开光栅缩小，闭合正常。
实验66－4 场同步实验
场输出电路单元RP402是场频电位器，可调节场同步。
实验67－5 场线性实验
场输出电路单元RP404是场线性电位器，调节场面性线性。
实验68－6 场幅度实验
场输出电路单元RP403是场幅电位器，可调节场幅度。
实验69－7 回扫线实验
场输出电路场消隐断开，屏幕出现回扫线。
实验70－8 水平亮线实验
帧输出偏转断开，水平亮线，闭合正常。
实验71－9 白光栅实验
视放K1、K2断开出现白光栅，闭合正常。
实验72－10 对比度失控实验
视放K4断开对比度失控，闭合正常。
实验73－11 行场不同步实验
同步分离K1断开行场不同步，闭合正常。
实验74－12 行不同步实验
行振荡电路K2断开行不同步，闭合正常。
实验75－13 行同步实验
7L1是行电位器，可调节行同步。增长合正常
实验76－14 无光有声实验
断开7R15行不工作，无光有声。增长合正常
三、UPC中放伴音，4号板电路单元
实验77－1 无图、无声、有光实验
拨去高频头杆座、无图、无声、有光。
实验78－2 AGC实验
R216是AGC电位器。
实验79－3 图像横向干扰实验
K2断开图像横向干扰。
实验80－4 无声音实验
K3断开无伴音，即无声音，闭合正常
实验81－5 音量大小实验
音量电位器是调节音量大小。
实验82－6 音质实验
L302是伴音鉴频中周，调节音质。
实验83－7 无声实验
拨掉喇叭线，无声，插上正常。
2、录音机电路单元
实验100－1 无声实验
拨掉LA322D，录音机无声，扞上正常。
实验101－2 扬声器无声实验
大拨动开关向上是录音状态，此时扬声器无声。
实验102－3 扬声器有声实验
大拨动开关向下是播放状态，此时扬声器有声。
实验103－4 扬声器无声音实验
电源无12V供电，扬声器无声音。
实验104－5 声音快实验
声音快慢可以调节马达的调速电位器。
十、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元
实验105-1无AV视频信号实验
K1是视频输入开关，断开无视频输入，闭合正常
实验106-2无音频信号实验
K2是VIDEO输入开关，断开无伴音，闭合正常
实验107-3有雪花无图像无伴音实验
K3是IF输入开关断开无图无声，闭合正常
实验108-4无图像或图像实验
K4是AGC开关断开AGC失控，闭合正常
实验109-5L波段无图无声实验
K6是L波段开关，断开L波段无图无声，闭合正常
实验110-6H波段收不到台实验
K7是H波段开关，断开H波段无图无声，闭合正常
实验111-7U波段收不到台实验
K8是U波段开关，断开U波段无图无声，闭合正常
实验112-8不能搜台或搜不到电台实验
K9是TV调谐电路开关，断开搜不到台闭合正常
实验113-9电脑不工作实验
K10是电脑5V工作电流，断开正机不工作，闭合正常
实验114-10缺R基色实验
K11是R基色开关，断开无R基色，闭合正常
实验115-11缺G基色实验
K12是G基色开关，断开无G基色，闭合正常
实验116-12缺B基色实验
K13是B基色实验，断开无B基色，闭合正常
实验117-13行不工作实验
K14是行输出开关，断开行不工作，闭合正常
实验118-14无字符显示实验
K15是行脉冲电路开关，断开无字符，闭合正常
实验119-15ABL电路实验
K16是ABL开关，断开亮度失控，闭合正常
实验120-16无字符显示实验
K17是场脉冲开关，断开无字符显示，闭合正常
实验121-17水平亮线实验
K19是25V电流开关，断开场无电源水平亮线，闭合正常
实验122-18遥控接收失灵实验
K22是遥控接收头输入电路开关，断开遥控失灵，闭合正常
实验123-19DATA、CLOCK电路实验
K21、K20是串行时钟，串行邮据电路，断开失控，断开失控，闭合正常SHYL-LX582/583 流量检测及控制系统
• SHYL-LX572/573 雷诺和文丘里综合实验装置
• SHYL-LX574/575 流体力学综合实验装置
• SHYL-LX576 双变坡水槽实验装置
• SHYL-LX577 空化机理实验装置
• SHYL-LX578 静压传递实验装置
• SHYL-LX591 变底坡活动小水槽
• SHYL-LX580/581 毕托管测速实验装置
• SHYL-LX568 自循环能量方程实验装置
• SHYL-LX584 孔口管咀实验装置
• SHYL-LX585 自循环紊动机理实验装置
• SHYL-LX586 流动演示设备
• SHYL-LX587/588 渗流实验装置
